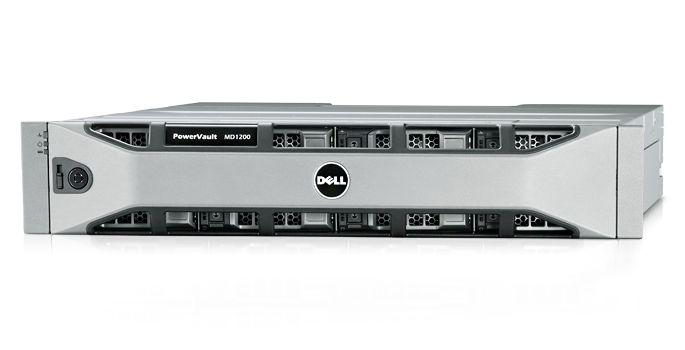

Система хранения данных Dell PowerVault MD1200 DAS

См. сведения по плате RAID-контроллера для поддерживаемых операционных систем:
PERC H810

Поддержка следующих конфигураций.

Унифицированный режим (с одним путем) для шлейфового подключения до 8шасси к каждому контроллеру PERC H810 (4шасси на порт, один путь)

Унифицированный режим (с резервным путем) для шлейфового подключения до 4шасси к каждому контроллеру PERC H810 (4шасси подключаются к обоим портам с помощью кабелей резервных путей)

Раздельный режим работы с двумя модулями управления шасси (EMM), обеспечивающий возможность прямого подключения к накопителям с 0 по 5 и отдельного подключения к накопителям с 6 по 11.

Температура
Рабочая температура: от 10° до 35°C (от 50° до 95°F) при максимальной скорости изменения температуры 10°C в час
Температура хранения: от -40° до 65°C (от -40° до 149°F) при максимальной скорости изменения температуры 20°C в час

Относительная влажность
При эксплуатации: от 8% до 85% (без конденсации) с максимальным изменением влажности на 10% в час.
При хранении: от 5 % до 95 % (без конденсации)

Высота над уровнем моря
При эксплуатации: от -16 до 3048 м (от -50 до 10 000 футов)
При хранении: от -16 до 10 600 м

Теплоотдача, БТЕ/час
1181

Питание

Источники питания (в блоке)

Два резервных источника питания

Мощность
600 Вт

Теплоотдача
188 Вт

Напряжение
100-240 В~, автоматическое определение напряжения

Частота
50/60 Гц

Сила тока
8,6 А при 100 В, 4,3 А при 240 В

Питание дисков (на разъем)

Потребляемая мощность поддерживаемых дисков (непрерывная работа):
до 1,16 А при +5 В
до 1,6 А при +12 В

Два модуля EMM обеспечивают резервные ресурсы для управления корпусом

Накопители

До двенадцати (12)жестких дисков SAS с возможностью горячей замены (7200, 10000и 15000об/мин) и твердотельных накопителейSAS

Производительность и емкость накопителей

Накопители SAS 6Гбит/с форм-фактора 3,5":

Накопители SAS 12Гбит/с форм-фактора 3,5":

жесткие диски NL-SAS512e 7200об/мин— 6, 8, 10Тбайт.

Накопители SAS 6Гбит/с форм-фактора 2,5" с контейнером 3,5":

Накопители SAS 12Гбит/с форм-фактора 2,5" с контейнером 3,5":

Максимальная емкость (на одно шасси)

До 120Тбайт при использовании 12жестких дисков NL-SAS форм-фактора 3,5" емкостью 10Тбайт

Возможности расширения
Адаптер PERCH810 Host-RAID обеспечивает возможность подключения до 8шасси (4шасси к каждому порту)

Высота
8,7 см (3,14 дюйма)

Ширина
44,6 см (17,57 дюймов)

Глубина
48,15 см (20 дюймов)

Вес
28,39 кг (62,6 фунта) (в максимальной конфигурации)
8,84 кг (19,5 фунтов) (незаполненный)

Разъемы SAS (на каждом модуле EMM)
Один входной разъем с SAS-интерфейсом (SFF 8088) для подключения к серверу
Один выходной разъем с SAS-интерфейсом (SFF 8088) для подключения дополнительного корпуса

Последовательный разъем (на каждом модуле EMM)
Один шестиконтактный разъем UART mini-DIN (используется только в заводских условиях)

Передняя панель
Один двухцветный светодиодный индикатор состояния системы
Два одноцветных светодиодных индикатора питания и раздельного режима работы

Контейнер диска
Один одноцветный светодиодный индикатор обращения
Один двухцветный светодиодный индикатор состояния для каждого диска

Модуль EMM
Три двухцветных светодиодных индикатора состояния: по одному для каждого из двух портов SAS модуля EMM и один для состояния модуля EMM
Один одноцветный светодиодный индикатор устройств для каждого модуля EMM

Блок питания/вентилятора охлаждения
Три светодиодных индикатора состояния: блок питания, сбой блока питания/вентилятора охлаждения и питание переменного тока

SAS connectors (per EMM)
1 SAS (SFF 8088) "IN" connector for connection to the host
1 SAS (SFF 8088) "OUT" connector for expansion to an additional enclosure

Serial connector (per EMM)
1 6-pin UART mini-DIN connector (for factory use only)
